低壓智能無功補償電容的工作原理

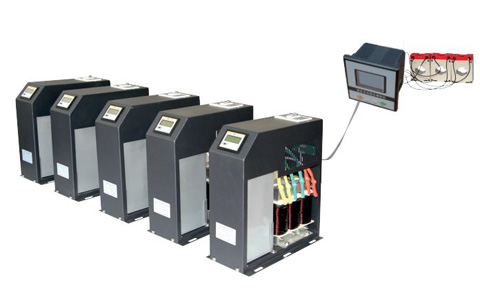

低壓智能無功補償電容主要由智能組件、開關電器、傳感器和兩個低壓電力電容器組成。智能無功補償電容采用零切割、現代測控、網絡通信、自動控制等先進技術。改變了傳統無功補償裝置落后的機械接觸器或機電一體化開關作為切割電容器的切割技術，改變了傳統無功補償裝置體積大、結構模式重的結構模式，使新一代低壓無功補償設備具有更好的補償效果、更小的體積、更低的功耗、更低的成本、更靈活的使用、更方便的維護、更長的壽命和更高的可靠性，適應了現代電網對無功補償?shù)母咭蟆?/p>

低壓智能無功補償電容的工作原理是：

1、零投切原理

零切割功能由核心設備可控硅和磁維持繼電器組實現?？煽毓杩梢钥刂齐妷哼^零時的閉合。控制電流過零時斷開，實現零切割功能。磁維持繼電器在可控硅切割穩定后運行，降低系統功耗。

2、電壓保護原理

通過檢測電壓和控制開關的斷開，保護低壓電力電容器的過電壓、欠電壓、失電壓和三相不平衡電壓。

3、電流保護原理

通過微電流互感器檢測低壓電力電容器的相電流和控制開關的斷開，可以保護低壓電力電容器的相電流，減少功率損耗。

4、電容器內溫度保護原理

通過低壓電力電容器內的微溫度傳感器測量低壓電力電容器的內部工作溫度。根據溫度測量值，可設置低壓電力電容器內的溫度分級保護或溫度反時限保護。設置低壓電力電容器內的溫度保護，在體內溫度超值時退出運行，更換其他低壓電力電容器，延長低壓電力電容器的使用壽命。

智能組件的通信功能實現了產品之間的聯機和控制器之間的聯機，采用RS485有線通信。
